H3C Magic NX30 TTL线刷机

准备材料

硬件

Usb转TTL，焊笔，锡丝,杜邦线(公头焊接到电阻上)/PCB夹子(方便,整的时候不知道有这个东西)

软件

mobaxterm,tftp64,对应固件

https://github.com/PJO2/tftpd64

https://mobaxterm.mobatek.net/

https://firmware-selector.immortalwrt.org/

https://firmware-selector.openwrt.org/

连接TTL

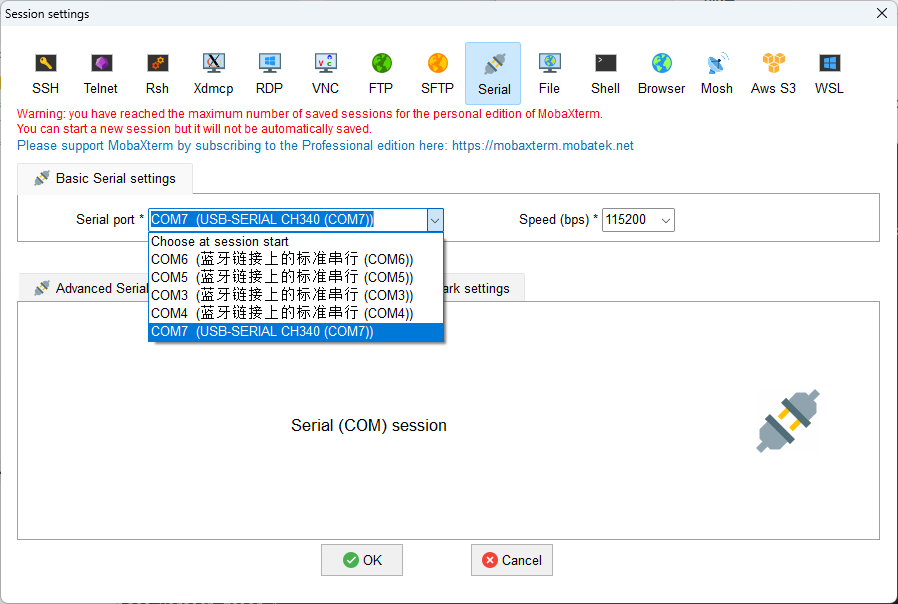

接好ttl线后使用mobaxterm创建serial连接,选择对应的Serial port,Speed(bps)设置为115200

可以正常输入输出，进入了<H3C_NX30>终端

进入UBOOT

输入reboot,开机时按Enter进入uboot

***************************************************************************
*                                                                         *
*                     H3C NX30 Boot, Version 100                     *
*                                                                         *
***************************************************************************

Hit Enter to stop autoboot:  0

在上述页面出来的一小段时间里按回车(建议提前按，按快点),失败了输入reboot重来

进入<H3C>终端即为成功

u-boot命令

printenv
mtd list
mtdparts
smeminfo
cat /proc/mtd

erase <flash地址> +<擦除大小>
sf erase <flash地址> +<擦除大小>
sf write <源地址> <目的地址> <长度>
cp.b <源地址> <目的地址> <长度>

配置TFTP

将电脑网口与路由器WAN口连接

setenv serverip 192.168.x.x
setenv ipaddr 192.168.x.x
电脑ip与uboot中serverip保持一致,电脑网关和DNS与uboot中ipaddr保持一致

我这里是
ipaddr=192.168.10.10
serverip=192.168.10.19

将所需固件放入tftp目录下

刷固件

方法一刷入带有ssh的固件(找不到固件)

方法二刷入factory固件(失败了)

1
2
3

tftpboot factory.bin
flash rootfs
reset/reboot

tftpboot factory.bin
flash rootfs_1
setenv flag_try_sys2_failed 0
setenv flag_boot_rootfs 1
setenv flag_last_success 1
saveenv
reset/reboot

参考https://www.right.com.cn/forum/thread-8274491-1-1.html

方法三刷入救砖包(MIBIB和APPSBL)

需要特定固件包(自己编译)，不到H3C的，所以混刷了AX3000的不死界面WEB**(会车门焊死用不了TTL,慎重)**，终端从<H3C>变为了IPQ5018#

刷大分区
tftpboot MIBIB.bin && flash 0:MIBIB
刷UBOOT
tftpboot APPSBL.bin && flash 0:APPSBL
tftpboot APPSBL1.bin && flash 0:APPSBL_1

刷完断电，用网线连接 LAN 口和电脑，按着 reset 插电 5~10 秒后进入 Uboot

选好CR8808固件包后无法成功刷固件(其他固件传上去说用不了),断电重启会回到web页面,不断电可以使用TTL(可能是因为固件不对刷不成功)

方法四烧录器烧录固件

用烧录器烧录低版本固件到闪存，然后用常规方法刷。(烧录夹、编程器、热风枪等)

smeminfo
ubi0: detaching mtd1
ubi0: mtd1 is detached
ubi0: attaching mtd1
ubi0: scanning is finished
ubi0: attached mtd1 (name "mtd=0", size 116 MiB)
ubi0: PEB size: 131072 bytes (128 KiB), LEB size: 126976 bytes
ubi0: min./max. I/O unit sizes: 2048/2048, sub-page size 2048
ubi0: VID header offset: 2048 (aligned 2048), data offset: 4096
ubi0: good PEBs: 932, bad PEBs: 0, corrupted PEBs: 0
ubi0: user volume: 3, internal volumes: 1, max. volumes count: 128
ubi0: max/mean erase counter: 1/0, WL threshold: 4096, image sequence number: 1678472241
ubi0: available PEBs: 0, total reserved PEBs: 932, PEBs reserved for bad PEB handling: 20
flash_type:             0xb
flash_index:            0x0
flash_chip_select:      0x0
flash_block_size:       0x20000
flash_density:          0x80000
partition table offset  0x0
No.: Name             Attributes            Start             Size
  0: 0:SBL1           0x0000ffff              0x0          0x80000
  1: 0:MIBIB          0x0000ffff          0x80000          0x80000
  2: 0:BOOTCONFIG     0x0000ffff         0x100000          0x40000
  3: 0:BOOTCONFIG1    0x0000ffff         0x140000          0x40000
  4: 0:QSEE           0x0000ffff         0x280000         0x100000
  5: 0:QSEE_1         0x0000ffff         0x180000         0x100000
  6: 0:DEVCFG         0x0000ffff         0x3c0000          0x40000
  7: 0:DEVCFG_1       0x0000ffff         0x380000          0x40000
  8: 0:CDT            0x0000ffff         0x440000          0x40000
  9: 0:CDT_1          0x0000ffff         0x400000          0x40000
 10: 0:APPSBLENV      0x0000ffff         0x480000          0x80000
 11: 0:APPSBL         0x0000ffff         0x640000         0x140000
 12: 0:APPSBL_1       0x0000ffff         0x500000         0x140000
 13: 0:ART            0x0000ffff         0x780000         0x100000
 14: 0:TRAINING       0x0000ffff         0x880000          0x80000
 15: bdata            0x0000ffff         0x900000          0x80000
 16: crash            0x0000ffff         0x980000          0x80000
 17: crash_log        0x0000ffff         0xa00000          0x80000
 18: rootfs           0x0000ffff         0xa80000        0x7480000
        ubi vol 0 kernel
        ubi vol 1 rootfs
        ubi vol 2 rootfs_data
